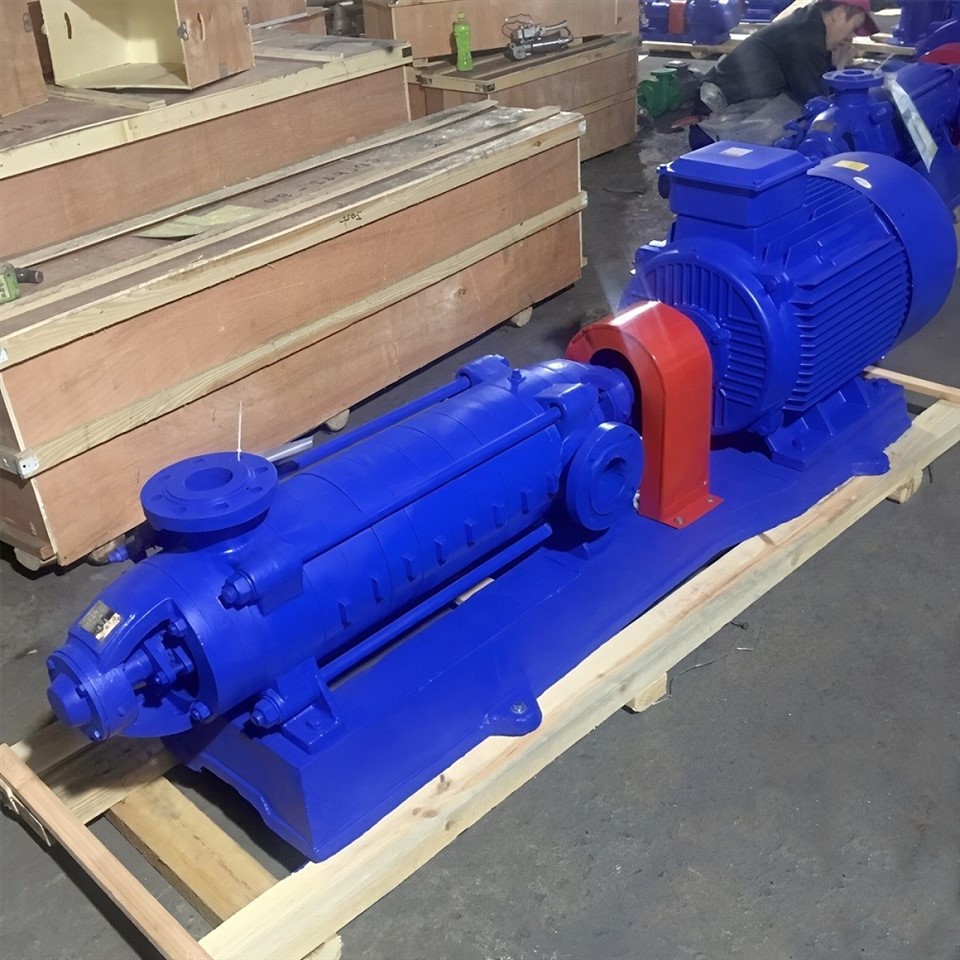

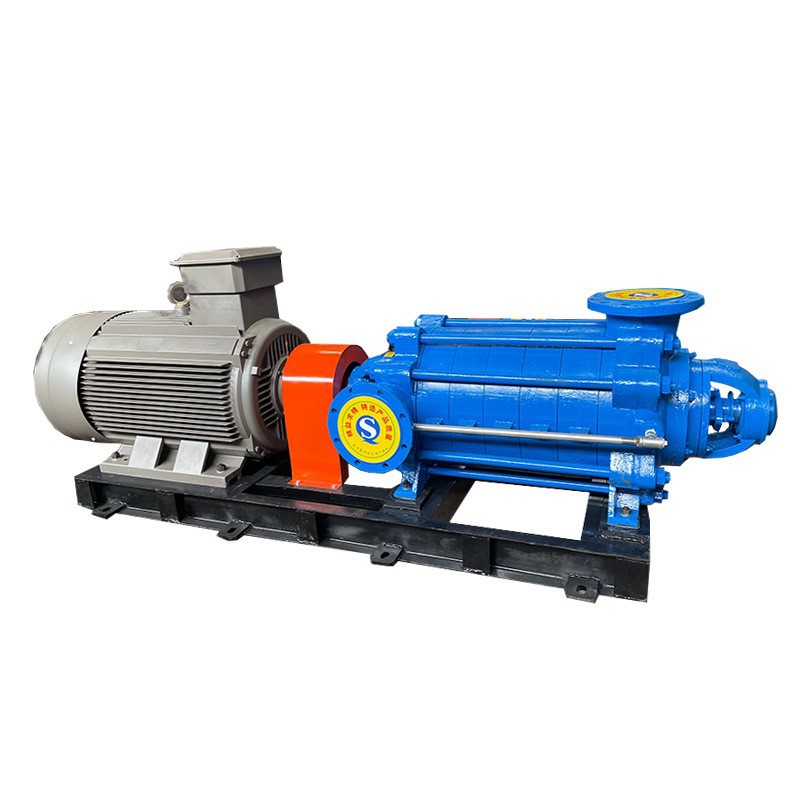

Horizontālais daudzpakāpju centrbēdzes sūknis
Horizontālais daudzpakāpju centrbēdzes sūknis ir lielākais daudzpakāpju sūknis D diapazonā ar visaugstāko veiktspēju gan plūsmas, gan spiediena ziņā. Izstrādāts ar vairākiem lāpstiņriteņiem ūdens un citu tīru, zemas viskozitātes šķidrumu augsta spiediena pārvadei, šis sūkņa modelis ir ideāli piemērots ūdens spiediena paaugstināšanai, cirkulācijai un liela apjoma pārnešanai lielos attālumos.
Tā garā savienojuma konstrukcija nozīmē, ka šim daudzpakāpju sūknim ir nepieciešama vienkāršāka un vieglāka apkope, jo jūs varat nokļūt līdz sūkņa galvai, vispirms nenoņemot motoru. Tas ir arī izturīgāks lielas slodzes nepārtrauktai darbībai, jo tam ir divi atsevišķi gultņu balsti ar atsevišķu eļļas kameru s, lai sadalītu slodzi. Šis horizontālais centrbēdzes sūknis spēj absorbēt jebkādas darbības radītās vibrācijas, pateicoties tā elastīgajam, nevis stingrajam savienojumam.
Horizontālā daudzpakāpju centrbēdzes sūkņa papildu priekšrocība ir tā, ka tā iesūkšanas un izplūdes savienojumus ražošanas posmā var pagriezt 90 grādu posmos, lai tie atbilstu esošajiem cauruļvadiem, lai to varētu viegli uzstādīt. Tam ir arī nodiluma gredzeni, kas ierobežo korpusa un lāpstiņriteņa nodilumu.
Produktu apraksts
Struktūra: horizontāls daudzpakāpju{0}}centrbēdzes sūknis
Ieplūdes/izplūdes diametra diapazons: 2-12 collas (50-300 mm)
Materiāls: čuguns / kaļamais čuguns / čuguns / nerūsējošais tērauds utt.
Plūsma: 3,7 ~ 1350 m³/h
Augstums: 50 ~ 1800 m
Kalibrs: mazāks vai vienāds ar 300 mm
Jauda: 3 ~ 1600kw
Maks. Sūkņa pakāpe: 14 posmi
Blīvējuma tips: mehāniskais blīvējums vai blīvējuma blīvējums
Vidēja temperatūra: -20 grādi ~ 150 grādi (jāpaskaidro, ja tā ir augstāka par 80 grādiem)
Daudzpakāpju sūkņa tips (5 tipi): D sērija, MD sērija, DY sērija, DF sērija, DG sērija
Pielietojums: rūpnieciskie katli, rūpnieciskie komunālie pakalpojumi, apūdeņošana un lauksaimniecība, kalnrūpniecības nozare, neapstrādāta ūdens ņemšana
Modeļa nozīme
D - — norāda daudzpakāpju tīra ūdens centrbēdzes sūkni
DF--norāda pret koroziju izturīgu daudzpakāpju centrbēdzes sūkni kalnrūpniecībā
DY- — apzīmē daudzpakāpju centrbēdzes eļļas sūkni
MD--norāda kalnrūpniecības nodilumizturīgu daudzpakāpju centrbēdzes sūkni
D
Izmanto, lai transportētu tīru ūdeni bez cietām daļiņām un temperatūrā zem 80 grādiem vai šķidrumus ar fizikālajām un ķīmiskajām īpašībām, kas ir līdzīgas tīram ūdenim. Piemērots raktuvēm, rūpnīcām un pilsētas ūdensapgādes un kanalizācijas projektiem.
DF
Izmanto korozīvu šķidrumu pārvadāšanai bez cietām daļiņām un temperatūrā no -20 grādiem līdz 105 grādiem. Sūkņa pieļaujamais ieplūdes spiediens ir mazāks par 0,6 MPa. Lietotāji var saprātīgi izvēlēties sūkņa materiālu, blīvējuma formu un struktūru un noteikt motora jaudu atbilstoši pārvadājamās vides nosaukumam, koncentrācijai, īpatnējam smagumam, darba temperatūrai un ieplūdes spiedienam.
DY
Izmanto eļļu un naftas produktu transportēšanai bez cietām daļiņām, ar temperatūru -20 grādi ~105 grādi un viskozitāti mazāku par 120 centimetriem.
MD
Izmanto, lai transportētu neitrālu raktuvju ūdeni un citus līdzīgus notekūdeņus ar daļiņu saturu, kas ir mazāks vai vienāds ar 1,5%, daļiņu izmērs ir mazāks vai vienāds ar 0,5 mm un temperatūra ir no -20 līdz 80 grādiem.
Produktu struktūra
Statora daļa
Sastāv no iesūkšanas-sadaļa, vidus-sekcija, spļaušanas sadaļa.ceļvedis, iepakošana utt., kas ir savienotas kopā ar pacelšanas-skrūvi, gan ar iesūknēšanas-iesūkšanas, gan izspļaušanas mutēm vertikāli uz augšu.
Rotora daļa
Sastāv no vārpstas, lāpstiņriteņa, balansēšanas diska, uzmavas utt. daļām.
Nesošā daļa
Visu rotoru atbalsta rullīšu gultņi vai bīdāmie gultņi abos vārpstas galos, un gultņi ir ieeļļoti ar smērvielu vai 20 dzinēja eļļu.
Produktu īpašības un priekšrocības
► Augsta efektivitāte:Mūsu sūkņi ir izstrādāti tā, lai nodrošinātu lielu plūsmas ātrumu, vienlaikus patērējot mazāk enerģijas, tādējādi padarot tos par izmaksu{0}}efektīvu risinājumu.
► Uzticamība:Izgatavoti no augstākās kvalitātes materiāliem un izstrādāti, lai atbilstu augstākajiem nozares standartiem, mūsu sūkņi ir veidoti tā, lai tie būtu izturīgi.
► Uzticamība:Izgatavoti no augstākās kvalitātes materiāliem un izstrādāti, lai atbilstu augstākajiem nozares standartiem, mūsu sūkņi ir veidoti tā, lai tie būtu izturīgi.
► Vienkārša apkope:Mūsu sūkņi ir izstrādāti ar lietotājam-draudzīgām funkcijām, padarot apkopi un remontu vienkāršu un{1}}bez grūtībām.
► Pielāgojams:Mēs piedāvājam dažādas iespējas, lai apmierinātu jūsu īpašās vajadzības un prasības, tostarp pielāgotus projektēšanas un inženiertehniskos pakalpojumus.
Produktu pielietojums
D sērijas sūknis ir horizontāls daudzpakāpju vienas sūkšanas sekciju centrbēdzes sūknis, ko galvenokārt izmanto, lai piegādātu tīru ūdeni bez cietām daļiņām un šķidrumu, kam ir līdzīga fizikālā un ķīmiskā kvalitāte.
Mediju temperatūra nedrīkst pārsniegt 80°. centi, kas ir piemērota Waler piegādei un drenāžai raktuvēs, rūpnīcās, pilsētā, plaši izmanto daudzās jomās.
